三合一驱动 R60X3
三轴平台类设备经常有缩小空间、节约成本的需求。R60X3/3R60X3是锐特全国首创的三轴专用驱动器。
R60X3/3R60X3可独立驱动3个60机座以下的两相/三相步进电机。三轴细分和电流均独立可调。
-
· 基于锐特 S 系列步进驱动算法平台
-
· 三种脉冲指令形式:脉冲+方向、双脉冲、正交脉冲
-
· 隔离差分输入指令信号:5V 或者 24V
-
· 3 轴独立拨码开关(6 位)8 档电流 8 档细分
-
· 3 轴独立状态指示 LED
-
-
两相开环步进驱动器R28S/R42S/R60S/R86S系列
R-S系列是锐特推出的升级版开环步进驱动器,产品设计思路源自公司多年来在步进驱动领域的积淀。通过采用全新的架构和算法,新一代步进驱动器有效的降低了电机低速共振幅度,具有更强的抗干扰能力,同时支持无感堵转检测、缺相报警等功能,支持多种脉冲指令形式、多个拨码设置功能。
-
开关量步进驱动器R42IOS/R60IOS/R86IOS系列
锐特IO系列开关量型步进驱动器,内部提供带S型加减速的脉冲串,仅需普通开关量来触发电机启停。相比调速电机,IO系列开关量型步进具有启停平稳、速度均匀的特点,可以简化工程师的电气设计。
· 低速振动抑制算法
· 无感堵转检测功能
· 缺相报警功能
· 独立的 5V、24V 控制信号接口· 三种脉冲指令形式:脉冲+方向、双脉冲、正交脉冲 -
五相总线步进驱动器 5ECR42
5ECR42系列是一款高性能总线控制五相步进电机驱动器,同时集成了智能运动控制器的功能,5ECR42驱动器可做为标准的EtherCAT从站运行,数据传输速度可达100Mb/s,支持线性、环形等多种网络拓扑结构,适配60以下五相步进电机。
- · 供电电源:24-36V直流供电
- · 光电隔离输入:4路共阳极24V输入
- · 光电隔离输出:2路光电隔离输出(报警,抱闸,到位及通用输出)
- · 典型应用:点胶机、线切割、雕刻机、激光切割机、半导体设备等
-
两相开环步进驱动器 R57-HV
R57-HV步进驱动器内置微细分技术使得R系列步进驱动器具有低噪音、低振动、低发热和高速大力矩输出的特点,能够很好的适应于步进电机的大部分运用场合。 R57-HV驱动器可通过拨码开关选择运行电流和细分,有16种细分、8种电流选择,具有过压,欠压,过电流流保护,其输入输出控制信号均采用光电隔离。
- · 支持更高输入电压(DC可达110V),同时支持AC20~80V输入
- · 输出峰值电流可达7.0A,电机高速可保持大力矩输出
- · 可驱动86mm以下步进电机相对传统86步进驱动器,具有更小尺寸
- · 共振抑制,自动计算共振点,抑制中频振动
- · 参数自适应,驱动器初始化自动检测电机参数、优化控制性能
- · IO模式下支持2挡加速度,适应不同环境需求
-
一拖二驱动 R42-D
在输送设备上,常常有两轴同步的应用要求。R42-D是锐特定制的两轴同步专用驱动器。
R42-D自带一个电位器,如需要外接电位器,先将内部电位器ADJ置位,再把外部电位器接到(+5V/AIN/GND)引脚上。
- • 速度控制模式:ENA开关信号控制启停、电位器控制速度
- • 信号电平:IO信号外接24V,电位器内部5V供电
- • 电源电压:18-50V直流
- • 典型应用:输送设备,接驳台,PCB送板机
-
一拖二驱动 R60-D
在输送设备上,常常有两轴同步的应用要求。R60-D是锐特定制的两轴同步专用驱动器。
R60-D采用了TI公司专用双核DSP芯片,独立驱动两轴电机,避免反电势相互干扰,真正做到运行独立、动作同步的效果。
- • 速度控制模式:ENA开关信号控制启停、电位器控制速度
- • 信号电平:IO信号外接24V,电位器内部5V供电
- • 电源电压:18-50V直流
- • 典型应用:输送设备,接驳台,PCB送板机
-
二合一驱动 R42X2
多轴自动化设备常有缩小空间、节约成本的需求。R42X2是锐特全国首创的两轴专用驱动器。
R42X2可独立驱动2个42机座以下的两相步进电机。两轴细分和电流需设置成相同。
- • 脉冲模式:默认单脉冲
- • 信号电平:默认24V,5V需使用R42X2-5V
- • 典型应用:点胶机,焊锡机,多轴测试设备
-
二合一驱动 R60X2
多轴自动化设备常有缩小空间、节约成本的需求。R60X2是锐特全国首创的两轴专用驱动器。
R60X2可独立驱动2个60机座以下的两相步进电机。两轴细分和电流可单独设置。
- • 脉冲模式:默认单脉冲
- • 信号电平:默认24V,5V需使用R60X2-5V
- • 典型应用:点胶机,焊锡机,两轴平台设备
-
开关量步进驱动器系列
锐特-IO系列开关量型步进驱动器,内部提供带S型加减速的脉冲串,仅需普通开关量来触发电机启停。相比调速电机,IO系列开关量型步进具有启停平稳、速度均匀的特点,可以简化工程师的电气设计。
- • 控制模式:IN1、IN2控制启停换向
- • 速度档位:拨码开关SW5-SW8设置
- • 信号电平:3.3-24V兼容
- • 典型应用:输送设备,接驳台,PCB送板机
-
两相开环步进驱动器 R42
R42数字式两相步进驱动器,基于32位DSP平台,内置微细分技术和上电参数自动整定功能。驱动器具有低噪音、低振动、低发热的特点。
R42用于驱动42以下两相步进电机。
- • 脉冲模式:默认单脉冲
- • 信号电平:3.3-24V兼容,PLC应用无需串联电阻
- • 电源电压:18-48V直流供电,推荐24或36V
- • 典型应用:打标机、焊锡机、激光、3D打印、视觉定位、自动装配设备等
-

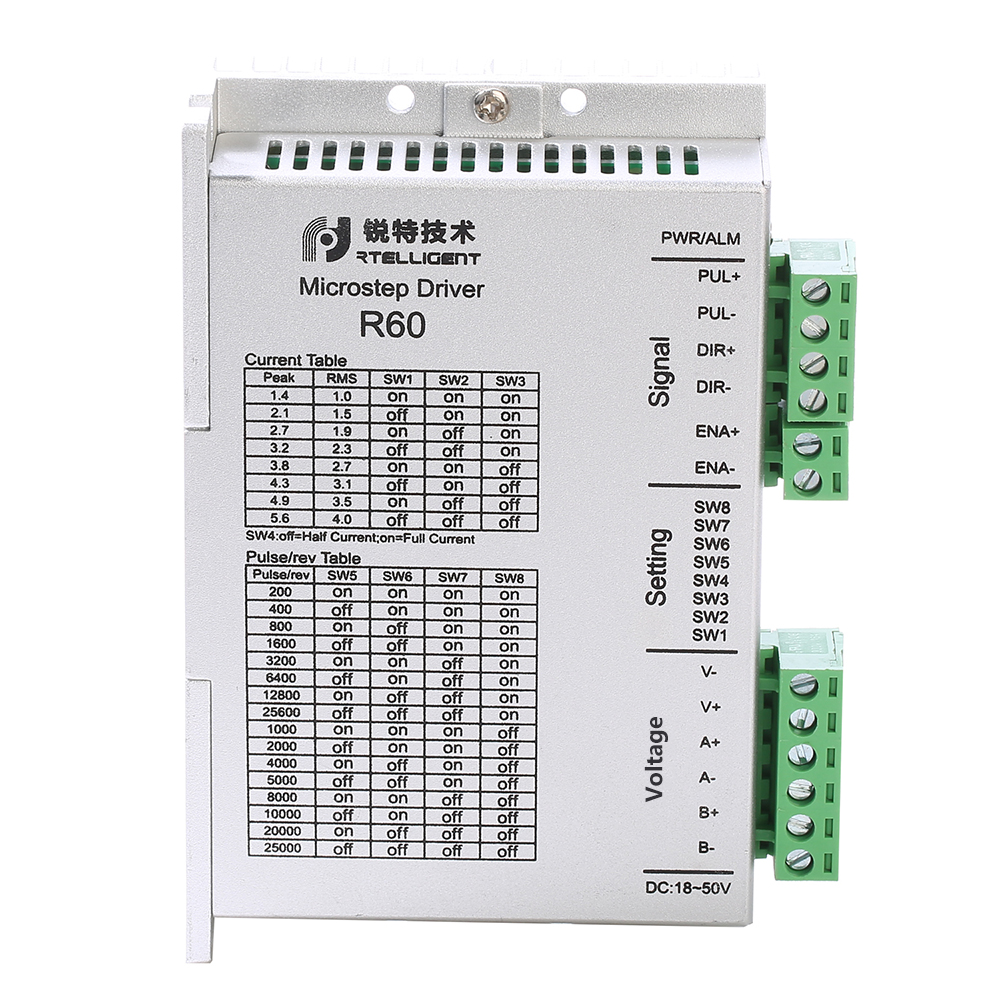

两相开环步进驱动器 R60
R60数字式两相步进驱动器,基于32位DSP平台,内置微细分技术和参数自动整定功能。驱动器具有低噪音、低振动、低发热和输出力矩大的特点。
R60用于驱动60以下两相步进电机。
- • 脉冲模式:默认单脉冲
- • 信号电平:3.3-24V兼容,PLC应用无需串联电阻
- • 电源电压:18-50V直流供电,推荐36或48V
- • 典型应用:雕刻机、打标机、切割机、绘图仪、激光、自动装配设备等
